| Es muy común encontrar circuitos con componentes dañados y fusibles intactos. Si no salvan componentes, ¿Cuál es su propósito? La respuesta es simple... |
|

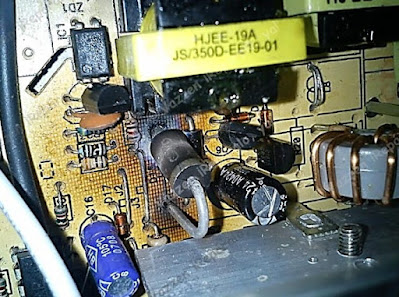

| El fusible permitió el sobrecalentamiento y destrucción de diodo dañando, generando carbonizaciones en la tarjeta y daños a otros componentes cercanos. |
LA FUNSIÓN DE UN FUSIBLE EN UN CIRCUITO ELECTRÓNICO.
..Si un circuito con uno o varios componente dañados provoca un corto circuito y este se prolonga mucho, es muy posible que se produzca fuego, quemaduras de la placa de montajes y posibles quemaduras o descargas eléctricas a las personas. Pues los componentes electrónicos como transistores, condensadores y algunas resistencias tienen esta naturaleza de destrucción explosiva prolongada y/o incinerante. Incluso muchos cables y alambres de instalaciones eléctricas o acoples entre placas electrónicas se fundirían. Entonces:
El propósito, diseño y conexión de un fusible siempre es evitar incendios, interrumpiendo el flujo de corriente en el circuito. Esto se logra cuando se funde su filamento.
UN FUSIBLE ES EL ULTIMO ESLABÓN DE UNA CADENA DE PROTECCION DENTRO DE UN CIRCUITO ELECTRÓNICO.
|
|
|
Y aunque ciertamente a veces solo basta remplazar el fusible y el circuito funciona otra vez, pues se fundió por una sobre carga de tensión eléctrica, honestamente esto ocurre más por suerte, que función real de protección.
Por eso, es muy común en los aparatos electrónicos, encontrar que algunas partes del equipo funcionen y otras no. Por ejemplo: si un circuito integrado amplificador de audio se daña y funde su fusible de protección de esa sección, todos los demás circuitos, como el que controla el lector de CD´s, siguen operando. Y al remplazar la parte dañada, junto con el fusible, volverá a funcionar todo el conjunto.
SE CREE EQUIVOCADAMENTE, QUE LOS FUSIBLES PROTEGEN COMPONENTES ELECTRONCIOS.
Encontrar un fusible quemado dentro de un motor eléctrico, como el de una secadora de cabello, o un trasformador, o una luminaria, casi siempre es garantía de que solo bastará con remplazarlo, para que funcionen otra vez. Porque los equipos eléctricos, son completamente diferentes en su diseño y naturaleza robusta, a los equipos y componentes electrónicos modernos; El fusible no los protegió, o se fundió para impedir que se dañara la maquina eléctrica. Simplemente evitó, debido a una sobre carga de intensidad y/o temperatura (en electricidad eso es muy controlado), que se provocara un incendio.
|
| Fusible térmico en un bobinado del motor. Protege de sobrecalentamiento y evita incendios. |
Igual que en los casos con circuitos electrónicos:
La función principal de los fusibles en instalaciones y equipos eléctricos; es evitar incendios y descargas eléctricas a personas, impidiendo que equipos y maquinarias se destruyan con fuego o incineración causada por el flujo de corriente sin control.
Viéndolo desde una corta perspectiva, realmente solo desactiva el circuito con componentes dañados, para que sea revisado y las partes dañadas sean remplazadas.
