| Reparación de sistema de Audio Sony MCH-V77W. Mensaje: PROTEC3. Falla en la fuente de poder. |
Este tipo de equipos son muy complejos. Cuentan con circuitos capaces de
detectar problema y fallas en sus circuitos electrónicos principales. Cuando
detecta alguno, manda mensajes de alerta y detiene todas las funciones para
evitar mas daños. El mensaje que muestra el equipo que me toco reparar fue:
"PROTECT3"
Corresponde a una falla o anomalía en algún
voltaje que alimenta a los circuitos y mecanismos en todo el
equipo. Voy compartir la solución y su procedimiento de reparación.
Diagnostico y solución del mensaje PROTECT 3 en el sistema de audio Modelo MCH-V77D.
Un sobre esfuerzo en el mecanismo del lector de CD/DVD´s, que genere
un flujo de intensidad elevado, un corto circuito en algún
modulo; Bluetooth o usb por ejemplo. O una falla en la misma fuente, lo
ocasionan. Así que, este código aparecerá con diferentes tipos de problemas
no muy relacionados unos con otros. Aunque, como ya mencioné, la causa
raíz está vinculada con una falla en los voltajes, que el procesador del
equipo y sus circuitos de protección detectan e interpretan con el mensaje
"PROTECT3".
Anuncio:
En este caso, el mensaje de fallo lo provocó un corto circuito en la fuente
de poder (spoiler). Así que sin mas, comencemos con los detalles de la
reparación:
RESUMEN RÁPIDO DEL EQUIPO:
- Marca del equipo: Sony.
- Modelo: MCH-V77DW
- Tipo de aparato: Equipo de sonido para hogar de gama media.
- Falla Reportada por el cliente: Al presionar "power" el equipo enciende, pero aparece un mensaje de error y no hace nada mas.
DIAGNOSTICO DE LA FALLA:
- Fuente de poder modelo: SSN-161AD, con un corto circuito. Cuatro componentes dañados...
|
|
|
En la siguiente imagen observamos la parte de abajo del circuito impreso (PCB) de la fuente de poder. Y en el circulo amarillo se indica la sección donde se provocó el corto circuito. los componentes nuevos de reemplazo ya están montados; Mas abajo se muestra una fotografía de las partes dañadas. La parte del circuito afectado, corresponde al bloque de retro alimentación que regula y controla una tensión de 60 volts, en la fuente. Mas adelante se explica esto.
|
| Sección dañada con un corto circuito en fuente SSN-161AD, error: PROTECT3. |
Las partes dañadas son:
- Transistor Q14. Con el código: C1027. Cuyo código completo es: TKC1027
- Diodo Zener SMD D41. Con el código 24VZ. Que corresponde a uno de 24 volts a 1/4 watt.
- Opto acoplador SMD PC5, con el código: P785.
- Componente SMD IC5. Con el código: GB5. Que corresponde a un circuito integrado de referencia programable. El ya famoso: TL431 en su version SMD (Shunt).
|
| Partes dañadas en fuente de poder modelo SSN-161AD. |
¿Qué provocó el corto circuito en la fuente de poder?
El origen de la falla resulta un poco incierto. Aunque típicamente es
provocada por un uso continuo de muchas horas al día en potencia
máxima. causando un "esfuerzo" igual de intenso a la fuente de poder,
generando mas calor y degradando a los componentes mas rápidamente. Otra
posible causa de la falla, es que el equipo no este recibiendo un voltaje de
alimentación de corriente alterna (CA) adecuado (110 volts para este caso) o
que dicho voltaje tenga muchas variantes (picos y bajadas abruptas). ,
degradando a la fuente de alimentación, pues tiene que soportar, regular y/o
compensar dichas condiciones de alimentación.
Anuncio:
Solución de la falla en la fuente de poder SSN-161AD:
Se remplazaron esto cuatro componentes con sustitutos de la misma calidad y
con las mismas, o mejores, características eléctricas y de temperatura.
|

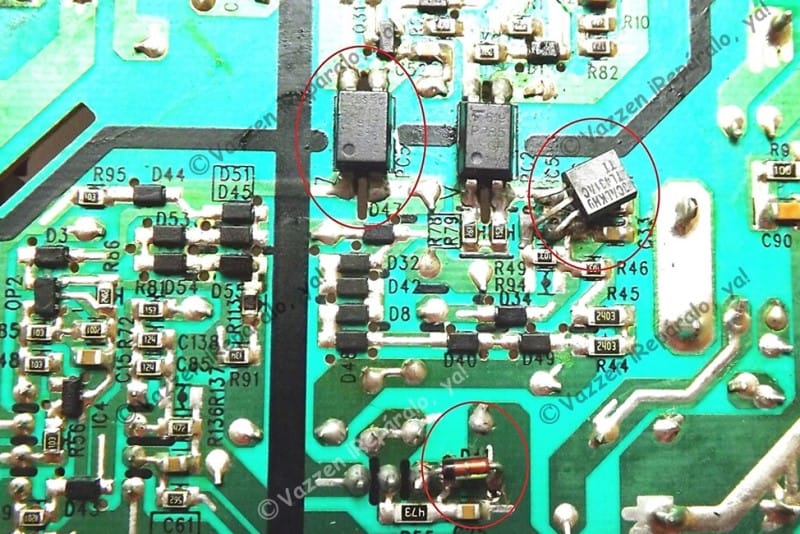

| Componentes que sustituyen a los originales en la fuente de poder SSN-161AD |
Si observamos la imagen de arriba, encerrados en los círculos rojos, se
encuentran los componentes que sustituyen a los originales en la fuente de
poder. Tres están colocados en la parte de abajo del circuito impreso
(PCB), y uno (Q14) esta montado en la parte superior. Lamento mucho que
Q14 apareciera lleno de salsa Valentina. estaba comiendo palomitas de maíz con
esta salsa mientras tomaba las fotos.
En ningún componente nuevo de reemplazo, use las numeraciones originales.
Opté por usar componentes de tamaño normal; Pues para este tipo de
reparaciones, soportan mejor el "estres" eléctrico y de temperatura a la que
está sometida la fuente de poder. El diseño y espacio donde van las partes a
instalar, en el circuito de la fuente de poder, tiene las condiciones para
dicho montaje con componentes de tamaño normal sin causar problemas con
otros componentes o con el chasis del equipo.
Reemplazos utilizados para la reparación de la fuente de poder:
- Q14: Transistor con código: C1027 o TKC1027, fué sustituido con el 2SC3866 (C3866).
- D41: Diodo zener SMD con codigo 24VZ, fué sustituido con el 1N970B. Un zener de 24 volts 1/4W.
- IC5: intregrado de referencia de voltaje SMD con codigo GB5, fué sustituido con el TL431AC; su version en TO92.
- PC5: Opto acoplador SMD con codigo P785, fué sustituido con el K1010.
¡Y listo! El equipo volvió a funcionar sin problemas.
|

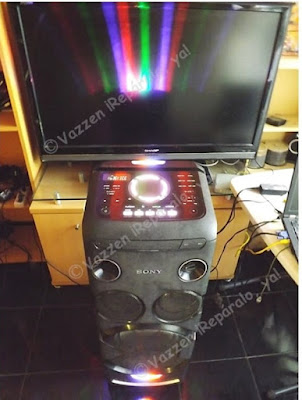

| MCH-V77DW reparado y funcionando de nuevo. |
El mensaje de error "PROTECT3" no apareció mas y el equipo de sonido inicio de
forma correcta al encenderlo. pasando del modo "demostración" al encendido
completo. permitiendo el control de todas sus funciones. Se realizaron pruebas
de funcionamiento por dos días con volumen a toda potencia y con trabajos
continuos de 5 horas. (los vecinos me odian por este tipo de pruebas).
Y bueno... Para los colegas con conocimientos medios y avanzados en
electrónica y con algo de experiencia, Será suficiente lo anterior mencionado,
como referencia por si les toca una falla similar.
Y para todos aquellos que quieran profundizar con los detalles del
diagnostico, a continuación anexo algunas notas sobre esta reparación...
Procedimiento de diagnostico.
Al revisar el equipo:
Encendía de manera normal hasta cierto punto. Es decir: Conectándolo a la
linea eléctrica, se iluminaba la pantalla y los LEDs del panel de control,
ejecutando su rutina de demostración sin problemas, con cambio de
iluminación y colores, ademas de mensajes en la pantalla, presumiendo
sus funciones. Este modelo de equipo de sonido, se mantiene así hasta
presionar el botón de power.
Anuncio:
Al presionar el botón "Power", el equipo se activa por completo. Justo
después aparece en la pantalla, el mensaje: "PROTEC3". y todas las
funciones, excepto el botón de "power", dejan de responder.
Desarme el equipo y al tenerlos al alcance, desconecté todos los cables de
los módulos internos:
- El circuito y mecanismo lector de CD´s
- El modulo del circuito amplificador de sonido.
- El modulo lector de memorias USB.
|
|
Ubicación de la Fuente de poder en equipo de sonido, sin los módulos
adicionales. |
Solo dejé conectados a la fuente de poder, el modulo principal (mail board) y
el panel de control. con la intención de localizar rápidamente si alguno de
estos módulos causaba el problema. Volví a conectar el equipo a la red
eléctrica, presioné el botón de "power" y la falla se repitió: "PROTECT3". En
esta prueba me percaté de un sonido... Un zumbido en pulsos (tzzz... tzzzz...
tzzz...) que venia de uno de los trasformadores de la fuente de poder.
entonces comprendí que un corto circuito estaba provocando la falla.
La falla que causaba el mensaje de error "PROTECT3", estaba en la fuente de poder que suministra de energía, ÚNICAMENTE al amplificador de sonido.
Se trataba de una fuente conmutada (swicher) dual con un corrector de factor
de potencia (PFC); cada vez mas común en este tipo de equipos de sonido.
Estas fuentes comparten un solo rectificador y un circuito corrector de
factor de potencia (El trasformador amarillo mas grande, ubicado en la parte
superior izquierda) que rectifican la corriente alterna de la línea
eléctrica (110-220 Vca), para alimentar a dos fuentes conmutadas
completamente independientes, pero que comparten la misma placa, o "PCB".
|
| Fuente de poder SSN-161AD, es dual. Dos fuentes independientes y un PFC. |
Si observan la foto anterior, en la parte superior derecha, se encuentra
una primera fuente de poca potencia, /(transformador "chopper" amarillo
pequeño) que se encarga de energizar los circuitos lógicos y de control.
Estaba funcionando correctamente y por eso el equipo encendía y ejecutaba su
rutina de demostración; con iluminación y todo.
Anuncio:
La segunda fuente, localizada en la parte inferior izquierda (trasformador
"chopper" verde) es de mucha mas potencia que la primera. Y se activa
solo cuando recibe una señal del procesador del equipo, al presionar el
botón de "power". Dicha fuente entrega un voltaje simétrico de:
+65Volts, 0Volts y -65Volts. junto con otras tensiones. Se
encarga de alimenta el amplificador de sonido únicamente. Y aquí es
donde estaba la falla: Pues cuando se presionaba el botón para activar el
equipo, este enviaba la señal de encendido a esta segunda fuente y se
generaba un corto circuito en ella. El procesador detectaba este problema y
protegía el resto de los circuitos, bloqueando todas las funciones y
enviando el mensaje: "PROTECT3".
Al revisar los circuitos en esta segunda fuente simétrica, encontré
componentes dañados en la sección de retro alimentación y censado de voltaje
y corriente. identificado porque cuenta con dos opto acopladores: PC5 y
PC2. Las partes dañadas ya las mencioné arriba: PC5, Q14, IC5 y D41.
remplace dichos componentes, y la fuente funciono nuevamente.
|
| Partes de reemplazo instaladas en la fuente de poder SSN-161AD dentro del circulo rojo. |
¿Por qué no remplace los componentes dañados, con otros del mismo código?
1.- Porque si se dañaron, es porque estaban expuestos a condiciones de
trabajo muy intensas. Y es mejor remplazarlas por otras que soporten mas ese
"estres".
2.- Porque es difícil, muy difícil, encontrar todas estas partes con
el mismo código en mi ciudad, aun siendo una muy grande.
3.- Porque todas las partes originales son de montaje superficial (SMD) esto
hace aun mas difícil, casi imposible, encontrarlas idénticas y nuevas.
Anuncio:
Los sustitutos que use, NO son de baja calidad. Y cumplen excelentemente
las características eléctricas y térmicas de los originales. Incluso, los
escogí con características mas robustas , para que soporten
mejor las variaciones de tensión, intensidad y/o temperatura.
Por ejemplo:
Se me pasó por mucho la mano con Q14 (TKC1027), que es un transistor NPN de
120 votls, a 800 mA y de 1 watt de disipación térmica. El reemplazo que le
puse: 2SC3866, es una versión de código japones de excelente calidad.
¡Pero de 800 volts a 6 Amperes y de hasta 20 watts de disipación térmica!
Algo así como un Q14 con esteroides, que cumple con todas las
características eléctricas sin problemas y de sobra.
|
| 2SC3866 un reemplazo confiable para el transistor TKC1027 (Q14) en fuente de poder SSN-161AD. |
Estoy seguro que con estos componentes de reemplazo, la falla no se presentará
otra vez. Y el equipo tendrá una vida de funcionamiento bastante
prolongada. Por su puesto que todos los componentes relacionados con los
dañados (ya sustituidos) también fueron revisados, descartando posibles fallas
secundarias o colaterales a causa de componentes degradados, pero funcionales
aun. Cambiar únicamente las piezas dañadas, sin revisar otras
relacionadas en el circuito electrónico, llevan ese pequeño riesgo que debemos
descartar.
Cualquier duda, comentario, sugerencia o queja, si eres alguno de mis
vecinos enojados por el ruido que hago al probar estos equipos, avísenme
abajo.
¡Sigan sonriendo!
Esta información ha sido patrocinada por...
¡USTED!
Si desea ayudarme directamente para seguir publicando mas proyectos e información valiosa, puede convertirse en patrocinador estrella con una pequeña donación:
Aunque no debe sentirse obligado;
Solo con leer, comentar o compartir este material, ya me ayuda un montón.
Pero si desea apoyarme directamente...
¡Muchísimas Gracias!
Así seguirán siendo gratis para todos.
Anuncio:
QUIZA TAMBIEN TE INTERESE
Hola amigo, tengo este mismo equipo, es de mi uso, solamente no encendió más, ni la pantalla ni nada, ya revisé en la fuente los fusibles y hasta el condensador de 330 a 450v hay voltaje DC presente, que puede ser?
ResponderBorrar¡Hola, Ajotador! Las fuentes de estos equipos son muy complejas; necesitas tener conocimientos medios o avanzados de electrónica y conocer bien los fundamentos de funcionamiento de una fuente conmuitada, para poder revisarlas. Mira: despues del condensador, sigue un circuito corrector de factor de potencia, que leva el voltaje hasta 350 volts. despues continuan dos circuitos de conmutacion (swiching) que generan el voltaje para el amplificador y la fuente de stand by. es dificil decirte que puede ser solo con los datos que me comentas. trata de revisar estos circuitos y platicame que encontraste de extraño. Si no cuentas con los conocimientos sobre este tipo de fuentes, lo mejor es que lo mandes revisar con algun especialista. un paso en falso te dará muchos problemas y quizá un susto por la cantidad de voltaje que manejan este tipo de fuentes.
BorrarAmigo buenas noches tengo ese equipo con ese modelo lo prendo y canta un minuto o hasta 10 minutos y de ahy sale protetct 4 aque se debe eso
ResponderBorrarAunque es poco exacto un diagnostico sin revisión visual y mediciones, "Protect 4" hace referencia a una falla en el amplificador de sonido. quiza una bocina esté dañada, o un canal de audio tenga un corto circuito o tal vez un chip (circuito integrado) que se calienta. o incluso algún ventilador no esté funcionando bien. Como mencioné, es muy difícil decirte con exactitud sin una revisión directa.
BorrarBueníimo tu explicación!, el mio enciende...queda en welcome....y luego se pasa a standby y se apaga....lo dejo solo....y al minuto vuelve....welcome....destella y se va a standby....
ResponderBorrarEs probable que exista uno o varios componentes que esten en corto circuito o muy degradados y causen que la fuente de poder active el modo de proteccion al detectar el exceso corriente. si tienes los conocimientos y la herramienta: revisa la fuente de poder y localiza que voltaje se está desactivando. despues, localiza que causa esa proteccion.
BorrarHola q tal de este mismo modelo aparte de los 60 voltios cuales son los valores de los otros voltajes q le llegan al módulo del amplificador
Borrarhola buenas madrugadas tengo un equipo sony Switching Sony Mhc-v77dw
Borrarq presenta protec 1 xaf alguen me ayuda ??les agradeseria
¡Hola! protec 1 hace referencia a una falla en el amplificador de sonido. pero esta falla puede tener varias causas: La fuente de poder, un transistor dañado, un parlante en mal estado. lo mejor es que nos digas que pruebas, mediciones y diagnósticos has realizado, para saber si vas por buen camino.
BorrarHola buen día. Estoy tratando de reparar está fuente. Le cayó agua y se fue un MOSFET y un fusible pero también me fijé que la resistencia r67 en la parte trasera está quemada y no se ve su valor. Sabe si valor o tendrá una foto donde se vea su valor? Nada que ver con los manuales de servicio o alguna foto de calidad donde se aprecien los valores. Gracias
BorrarAcabo de terminar un articulo que le salvará la vida. puede leerlo al inicio del blog o dando click en el sibuiente enlace: https://reparalo-ya-con-vazzen.blogspot.com/2021/08/entendiendo-el-funcionamiento-circuitos.html
BorrarBuenas noches, tengo la misma bocina y dejó de funcionar hace unos días (No prende nada). Al desarmarla encontré que el fusible F4T1AH ubicado en la parte central de la placa estaba fundido y que la salida del transformador chopper amarillo (Para el circuito lógico) estaba en corto circuito. Sabes si los dos pines de salida del circuito chopper amarillo deben estar en corto?
ResponderBorrarTodos los trasformadores, ya sean chooper o normales, indicarán un "corto circuito" debido a su bajo valor ohmico, que no pasa de los 10 ohms, como maximo, en su secundario (salida). La buena noticia es que esas piezas nunca se dañan. seguro es otro componente.
BorrarVazzen, muchas gracias por tu ayuda hasta el momento. Efectivamente, encontré que un controlador de PWM tenia un corto entre VCC y Ground. Por otro lado, sospecho de un transistor SMD que no tiene la inscripción del número de parte. Como supiste el número de parte de los componentes de los cuales no era visible su modelo? (Como el diodo zener GB5)
Borrarhay un diagrama de otro modelo que usa la misma fuente, asi me di cuenta que los valores. te recomiendo que remuevas el Ic controlador de PMW y revises de nuevo si hay corto. muchas veces el mismo circuito integrado genera el daño. tambien existe un diodo zener de proteccion que está en paralelo al Vcc muy cerca del IC de PMW que se daña y genera el corto. revisalos, a veces tienen forma de transistor SMD, pero puedes identificarlo porque solo tienen dos patitas conectadas, dejando la tercera libre; soldada pero sin ninguna conexion a otro componente.
BorrarYa la pude reparar! El controlador de PWM estaba quemado, así como un diodo (Entre el pin HV del controlador de PWM y 177 VDC) y un transistor NPN. Las conexiones del transistor me hicieron sentido, entonces no creo que ese componente en particular fuese un diodo zener. Saludos y muchas gracias nuevamente.
ResponderBorrarMe alegra que hayas podido reparar tu equipo.siento que no fue mucha la ayuda que te di. mas bien tu ingenio, paciencia y perseverancia, fueron tus mejores herramientas.
BorrarHola Andrés, mi nombre es Pablo, mira, tengo el mismo equipo con la misma falla, tú me podrías ayudardandome más detalles de los elementos fallados?? No logro encontrarlos, muchas gracias
Borrar¡hola pablo! El mensaje "protec03" indica que existe un problema con la alimentacion del amplificador de sonido. Aparece por una de las siguientes razones: La fuente conmutada tiene un problema en esa etapa (como el caso que expongo en el articulo) algun transistor del amplificador esta el corto o algun circuito relacionado con esa etapa está dañado. decirte que podria ser es casi adivinacion. mejor dime que has revisado y como, y asi podrédarme una idea y poder ayudarte mas certeramente.
BorrarHola! Usted arregla aparatos? Podría darme algún número para contactarlo?
ResponderBorrarAsi es. tenemos un laboratorio electronico donde relizamos reparaciones de este tipo. Puedes contactarme a travez de "El formulario de contacto". en compuadoras se ve en la parte derecha de este blog. en smartphones en la parte de la informacion del autor. No puedo poner un numero directo aqui, porque... no tienes idea de la cantidad de llamdas extrañas que he recibido.
BorrarQ buen asesoramiento los felicito
ResponderBorrartengo el mismo problema con esta placa, con el problema de protectc 03, por un posible corto circuito con el regulador de voltaje de +7 IC006, regulador de voltaje -7 IC007, los he desoldado y los probe independiente y estan en buen estado, con parametros normales, pero a un permanece con la falla de PROTECT03, gracias de ante mano
ResponderBorrarRuben
desde Peru
¡Hola! No ubico esos reguladores en la fuente. ¿estan en esa placa? ¿ya revisaste que todos los voltajes en al fuente de pder esten correctos? el mensaje: Protect 03, casi siempre está realcionado con la fuente de poder el amplificador, no tanto con la de voltajes bajos. platicame mas que otros diagnosticos has hecho para darme una mejor idea sobre el porque sospechas de esos componentes. ya que: si dices que estos estan bien, hay que seguir con alrevision de otros circuitos.
BorrarTengo un problema con el mismo modelo de equipo que me aparece protect 6 que me aconsejarias mi estimado
ResponderBorrar¡Hola! Nunca me a tocado un equipo de audio sony con ese numero en el codigo de error. ¿seguro que es "protect 6?. me gustaria ayudarte pero no tengo ninguna referencia o informacion sobre ese numero de error; es la primera vez que me lo dicen.
BorrarBuenas tardes, vieras que si aparece protect 6, de hecho me encontre una foto donde vienen las fallas en cada protect y en apariencia es DC FAN ya puse un ventilador nuevo y estoy probando, no se si tienes una pagina donde le pueda compartir la foto ya que por aqui no hay opcion de compartirsela y es que no pude conseguir un diagrama esquematico de este modelo para saber cuales son los componentes de proteccion, algo que todavia ando buscando.
Borrar¡hola Anónimo! Ciertamente es un mensaje de error muy poco común. pero no descarto su existencia. Y aunque no pueda darte algún tip especifico, pues nunca me a tocado reparar algo así, solo recuerda que la mayoría de los casos, los códigos de error son guías para saber por donde comenzar a revisar, no diagnósticos certeros. quizá no sea directamente el ventilador, si no un circuito asociado (el contador de rpm por ejemplo) o incluso un sobre calentamiento de circuito o componente que dicho ventilador tenga que enfriar y la logica del equipo lo interprete como falla de ventilación y exhiba ese código. Aun así, seria grandiosos que compartieras tu experiencia y cualquier duda al momento de revisar algún circuito en especial, en la búsqueda de la solución para quitar ese mensaje de error. tra coa: la mayoria de los fabricantes publican los diagramas de los equipos, cinco, diez o 20 años después de sacarlos a la venta. depende mucho de cuando se descontinua la linea o modelo de estos.
BorrarSe me olvidaba: Puedes mandar tus fotos y escribirme en vazzen@gmail.com, o en facebook: https://www.facebook.com/reparalo.ya.computadoras.electronicos.y.varios
BorrarMi equipo no enciende se queda en le mesaje wellcome
ResponderBorrar¡Hola! SI eres técnico o aficionado en electrónica, podrías decirme que has revisado. Porque los diagnósticos en equipos electrónicos en línea, son muy difíciles; casi como adivinación.
BorrarHola me podría ayudar con los voltajes que llegan al módulo del amplificador aparte de los 60v
ResponderBorrar¡Hola jefferson! lamentablemente no dispongo ningún equipo del mismo modelo para decirte los voltajes y referencias. pero es fácil descubrirlos viendo el valor de los condensadores de salida. El diagrama sería otra opcion para conocerlos, esta en internet, pero por desgracia aun tiene costo. En cuanto me traigan otro equipo como estos, anoto los voltajes de salida extras dentro del articulo.
BorrarGracias...
BorrarHola a. Buenos días tengo un sony y me sale protec 1
ResponderBorrar¡Hola! ese mensaje de error, hace referencia a una falla en el circuito amplificador de sonido. alguno o varios componentes están dañados o degradados, incluso puede que alguna bocina lo cause. Un diagnostico mas certero, tendría que ser en presencia del equipo para realizar mediaciones. Si tienes los conocimientos y herramientas, comienza a revisar los voltajes de la fuente, los transistores de potencia en la salida de audio (tipicamente mosfets) y si nos vas platicando que vas encontrando sospechosos, seguro ayudamos. pero si no cuentas con experiencia, lo mejor es llevarlo con algún experto en tu zona.
BorrarTengo una placa igual pero no tengo voltaje en el conector q sale de la fuente a la placa amplificadora
ResponderBorrarTengo una placa igual pero no tengo voltaje en el conector q sale de la fuente a la placa amplificadora
ResponderBorrarEl equipo enciende todo normal pero no tengovoltajes de salida para la placa de audio
Borrar¡Hola Roberto! No se que revisiones y diagnósticos has hecho. tampoco se cuanta experiencia tengas reparando este tipo de circuitos. Pero si te puedo ayudar, con un articulo que recién escribí. Es una profunda explicación sobre el funcionamiento, diagnostico y fallas en este tipo de fuentes. te invito a que lo leas. puede encontrarlo al inicio de este blog o copiando y pegando un enlace que pongo al final de este texto, en tu navegador. te invito a compartir esta información a todos los colegas que creas que les sirva: https://reparalo-ya-con-vazzen.blogspot.com/2021/08/entendiendo-el-funcionamiento-circuitos.html
Borrar¡hola Roberto! Un diagnostico, guía o tips para saber que circuito o componente falla, es muy difícil solo con la información que proporcionas. para ayudarte mejor, platícanos que revisiones y mediciones has hecho. y sobre que circuito.
ResponderBorrarHECTOR MARTINEZ hola amigo podrías ayudarme tengo problemas con dar con la falla con el mismo aparato Sony resulta que no tengo ningún voltaje de salida en la fuente de voltaje por esa razón el aparato de sonido no enciende, e revisado en búsqueda de algún corto en la fuente de voltaje pero no e encontrado nada lo que me parece raro que no tengo voltaje de entrada en ningún primario de algún transformador
ResponderBorrarSuena a que tienes un problema e la etapa FCP, que está antes de la fuente conmuatada. esta debe entregar unos 390 volts, si no existen, entonces el control de oscilacion de esta etapa o el de la fuente, estan dañados, tipicamente los circuitos integrados de control o los mosfets.
BorrarDFC Sonido e Iluminacion: Hola! Tengo problemas con un equipo Sony MHC V77DW No enciende. El fusible central estaba quemado lo cuál reemplace dicho fusible. También reemplace transistor 5551 y 2QS03G y sigue sin funcionar... no logro detectar la falla en la fuente
ResponderBorrar¡Hola DFC! Parece que tienes problemas con el modulo PFC (corrector de factor de potencia) debes revisar tres cosas: los transistores MOS, que estan en el disipador mas largo, un pequeño circuito intregado MSD de 4 pines (se daña muy facilmente) que controla ese modulo PFC, y los diodos que parecen transistores, que estan en el mismo disipadro largo; junto a los MOST. eso es lo tipico que causa que que se dañen los fusibles.
BorrarVassen, Gracias por responder. Aún no logro detectar la falla... sigue sin encender nada. Controle los mosfet y todos están bien, abre y cierra correctamente. hago la prueba de los mosfet fuera de la placa y funcionan todos. Intentaré de conseguir el MSD de 4 pines para ver si pas por ahí el problema.
BorrarPodrías proporcionarme el diagrama eléctrico de esta fuente de voltaje amigo, te lo agradecería de corazón
ResponderBorrar¡Hola! No dispongo del diagrama. me parece que aun no sale de forma gratuita en internet. Conozco muy bien la arquitecturas de las fuentes conmutadas y por eso no tengo problemas en diagnosticarlas sin el diagrama.
BorrarTengo una fuente de sony sake y no tengo voltaje en el pin 1 de CN4
Borrar¡Hola Roberto! No se si el modelo de tu equipo sea el mismo que el del articulo. Dime que modelo de sony sake tienes y el numero de parte de la fuente de poder para saber si CN4 es el mismo que estos.
BorrarAgradezco tu aporte amigo no se sé si tienes algún canal de youtube
ResponderBorrarPor me momento, no tengo ningun canal en yuotube que sea la version en video de este sitio. pero en un futuro abriré uno.
BorrarTe pedía ayuda con lo del diagrama porque en realidad los circuitos integrados tiene borrado el número de serie osea en realidad no puedo ir a comprarlo ya que no cuenta con especificaciones y no tengo idea de que integrado se trate
ResponderBorrarQuisiera saber el código del circuito integrado que está situado en la etapa del transformador amarillo que alimenta a los demás circuitos ya que quisiera ver si lo venden
ResponderBorrar¡Hola! Entiendo... Ciertamente no se ve el numero. pero aunque lo crea, está ahi. si tiene una lupa de mas de 8X o un microscopio, podrá verlos poniendo la tarjeta donde está el circuito, a contra luz del sol. esos circuitos se calienta mucho y la tinta se quema, pero queda una marca muy tenue que los delata y, auque cuesta mucho verla a simple vista, con las herramienta adecuada, se puede ver.
BorrarMuy bueno tu diagnostico! Te consulto, a mi me volaron los dos Mosfets que dan las tensiones altas de salidas. Los reemplace pero calientas muy rapidamente y se queman, la de 62,5v llega a entregar 40v. Lo raro es que en el capacitor electrolítico de 400 v apenas tengo 280v y baja a 240v cuando trato de hacer arrancar la fuente. Me esta fallando circuito PFC?
ResponderBorrar¡Hola Diego! Asi es... Todo parece indicar que el circuito PFC no está funcioanndo bien. Tipicamente debe entregar unos 390 volts. con un bajo voltaje, la fuente conmutada funciona mal y claro que se sobre calientan los mosfet. debes revisar el circuito PFC.
ResponderBorrarMuchas gracias por tomarte el tiempo para responder. Saludos.
ResponderBorrarBuenos días amigo, inicialmente tenía este mismo problema deo mensaje de protec 3 pero luego ya no prendió más y en la pantalla solo salía un mensaje que decía "DIAG" lo lleve a la sony para reparación y me dicen que la main board y la tarjeta de sonido están dañadas pero una de estas ya no se vende. Por favor necesito de su ayuda si es posible conseguirlas o repararlas. Muchas gracias.
ResponderBorrarLos centros de servicio oficiales de las marcas electrónicas (y muchos otros equipos) están mas por compromiso social de sus garantías, que para reparar. prácticamente se volvieron "cambia módulos" que no piensan invertir en asuntos de reparación. seguro tus equipos tiene forma de solucionarse, pero el asunto es que yo estoy en México. Te recomiendo que busques un lugar especializado y profesional (no de la marca) que se dedique a reparaciones, aun hay muchos. También, si tienes los conocimientos y herramientas, puedes intentarlo tu, solo dime que pruebas y mediciones has realizado y puedo intentar guiarte en encontrar las fallas.
BorrarLos centros de servicio oficiales de las marcas electrónicas (y muchos otros equipos) están mas por compromiso social de sus garantías, que para reparar. prácticamente se volvieron "cambia módulos" que no piensan invertir en asuntos de reparación. seguro tus equipos tiene forma de solucionarse, pero el asunto es que yo estoy en México. Te recomiendo que busques un lugar especializado y profesional (no de la marca) que se dedique a reparaciones, aun hay muchos. También, si tienes los conocimientos y herramientas, puedes intentarlo tu, solo dime que pruebas y mediciones has realizado y puedo intentar guiarte en encontrar las fallas.
ResponderBorrarNesecito ayuda amigo
BorrarBuenas noches a migo soy de.mexico y no encuentro quien arregle mi parlante MHCV77DW me dicen que es la targeta de salida de audio y no puedo conseguirlo.memppdrian ayudar x favor les dejo mi num si me vieran el favor de xinicarce se los agradecería mucho 9651175582 soy de Chiapas
ResponderBorrarMéxico
¡Hola! me pongo en contacto con usted para poder ayudarle.
Borrarbuenas tardes soy de El Salvador tengo el mismo equipo MHC-V77DW el problema que tengo es que me da un mensaje en la pantalla **DIAG** no se a que se deba ese error me podrían ayudar por favor
ResponderBorrarlamentablemente, nunca me a tocado un equipos de este tipo con ese mensaje de error. quiza sea una falla en el software del equipo, o una falla en algun proceso del chip principal. pero solo al revisarlo de forma personal podria saberlo.
BorrarTengo el mismo problema al encender el equipo me aparece la leyenda **DIAG** no se si puedas mandarme tus datos para contactarte mi correo es eariashdez@gmail.com de antemano muchas gracias
Borrargracias amigo buscando un diagrama encontre este tip de bocina amplificada pero tengo esta bocina no enciende ya revise la fuente y no encuentro la falla por fabor le pido su ayuda asta pronto amigo
ResponderBorrar¡Hola Gilberto! ¿Qué parte de los circuitos de la fuente has revisado y que diagnósticos has tenido? ¿tienes los voltajes de salida de la fuente de stand by? cuéntame mas a detalle sobre tus revisiones y así podríamos encontrar algo que te guie.
Borrarhola como estas tengo el mismo equipo y me sale protec1 , me podrias orientar , ya que no consigo el diagrama de servicio,
ResponderBorrar¡Hola! SUpongo que te refieres a: "Protec E01". SI es correcta mi supocision, tendras que revisar el amplificador de sonido. Pues ese mensaje de error se refiere a que hay problemas con uno los mosfets que amplifican el sonido, o algun circuito relacionado con el amplifcador (a veces condensadores de poliester) esto es por usar ele quipo a muy altos volumenes, y/o aliemntados con un volatjes (AC120 /220) muy bajos, con muchas variaciones o con muchos ruidos.
BorrarHola, a mi también me sale protect 1, pero podrás orientarme por favor más o menos de que componentes hay que cambiar?? Resistencias etc. Mi WA es 272105404 desde Veracruz México
Borrarhola vazzen gracias por contestar ,si es ese el error tengo otro igual con la fuente dañada y probe la targeta amplificadora que esta funcionando , y me tira el mismo error , pienso que deve aver algun fallo en la fuente, me podrias decir si hay algon schematic de la fuente porque no lo puedo conseguir. gracias
ResponderBorrarte comento algo mas , cuando desconecto el flex que va desde la main a la etapa amplificadora ya no me tira el error enciende bien pero sin sonido , me podrias decir cual es el pin de proteccion del cable flex blanco , quiero desconectar ese pin para ver si solo es una falla del circuito de proteccion
ResponderBorrarhola, pudiste solucionarlo?
BorrarPor desgracia, este tipo de equipos son muy complejos y una solución simple a muchos casos donde la fuente falla, no existe. Dicha fuente en realidad son 3 módulos diferentes: un corrector de factor de potencia y dos fuentes conmutadas. Estos tres elementos trabajan en armonía con el procesador del equipo. y si uno falla, los otros dos modulos se desconectan. incluso cuando funcionan bien, tienen una rutina de encendido entrelazada entre ellas, supervisada por el procesador. Debido a esto y para desgracia de muchos colegas recién iniciados y entusiastas, No se pueden reparar equipos de este tipo con conocimientos basicos de electrónica. Se requiere entender muy bien el funcionamiento de las fuentes conmutadas, los circuitos de corrección de factor de potencia y conocimientos actualizados de electrónica: Me da mucha tristeza no poder ayudar a muchos de ustedes cuando me platican sus problemas con este tipo de equipos, debido a que no se como empezar a explicarles que revisar sin saber que han checado a un nivel de componentes. Además debo saber que han descubierto al revisar con multímetro y osciloscopio y cuanto saben sobre electrónica, asi como su entendimiento en este tipo de fuentes. traten de ser muy extensos y explícitos en sus comentarios, sus mediciones, diagnósticos y hallazgos, para poder guiarlos mejor, pues por desgracia, no hay una guia paso a paso o una forma simple de abarcar todas las fallas que provocan el mal funcionamiento en la fuente de este tipo de equipos.
Borrary gracias por la info de este equipo , ya que no hay nada sobre el sony mhc v77 , tendrias que aser unos videos de este aparato y subirlos a youtube, saludos
ResponderBorrarbuenas tardes vazzen te cuento que tengo un MHC-V77DW que me sale solo welcome y estambay y repite lo mismo despues de 1 minuto que me aconsejarias
ResponderBorrarLa fuente de estos equipos está divida en 3 partes: Un factor de corrector de potencia que eleva el voltaje a 390 votls, un fuete conmutada resonante que alimenta únicamente al circuito amplificador con 60 volts (quiza 70 en otros paises), y una fuente conmutada cuasi resonante encargada de alimentar los voltajes de los circuitos logicos y el stand by. Esta ultima, siempre está funcionando con 160 votls en modo apagado, y con 360 volts en modo encendido (el equipo). y está claro que está bien en tu caso. sin embargo, si alguna de las otras dos fuentes no funcionan correctamente, el procesador del equipo lo detecta y regresa al modo stand by. revisa los voltaje de dichas fuentes y unos opto acolpadores que actual como interruptores para activarlas. Mientras está en stand by, el corrector de factor de potencia está apagado, y solo encontraras 160 volts (si el voltaje de su ciudad es de 120 votls ca) y la fuente del aplificador estará apagada. al momento de presionar el botón de encendido, comienza a funcionar el FCP y el voltaje sube a 390 votls. y la fuente del amplificador comienza a funcionar tambien, entregando entre 60 y 70 votls. Ese es el primer paso a revisar de acuerdo a lo que comentas.
BorrarHola amigo tengo el mismo aquí podrás y el problema es el de "wellcome" stanby y luego se apaga el venia con un diodo en corto en la fuente primaria se remplazo y los voltajes aparecieron incluyendo los del amplificador.enciende directamente aparece "wellcome " parpadeando y luego aparece stanby y se apaga.el detalle es que los voltajes se mantienen. Le agradeceré su ayuda soy de EL SALVADOR
ResponderBorrarLa fuente de estos equipos está divida en 3 partes: Un factor de corrector de potencia que eleva el voltaje a 390 votls, un fuete conmutada resonante que alimenta únicamente al circuito amplificador con 60 volts (quiza 70 en otros paises), y una fuente conmutada cuasi resonante encargada de alimentar los voltajes de los circuitos logicos y el stand by. Esta ultima, siempre está funcionando con 160 votls en modo apagado, y con 360 volts en modo encendido (el equipo). y está claro que está bien en tu caso. sin embargo, si alguna de las otras dos fuentes no funcionan correctamente, el procesador del equipo lo detecta y regresa al modo stand by. revisa los voltaje de dichas fuentes y unos opto acolpadores que actual como interruptores para activarlas. Mientras está en stand by, el corrector de factor de potencia está apagado, y solo encontraras 160 volts (si el voltaje de su ciudad es de 120 votls ca) y la fuente del aplificador estará apagada. al momento de presionar el botón de encendido, comienza a funcionar el FCP y el voltaje sube a 390 votls. y la fuente del amplificador comienza a funcionar tambien, entregando entre 60 y 70 votls. Ese es el primer paso a revisar de acuerdo a lo que comentas.
BorrarHola amigo saludos desde argentina , tengo este mismo equipo y al enchufarlo salta el interruptor diferencial que es lo que podría ser ? Saludos y desde ya gracias
ResponderBorrar¡Hola, damian! la fuente de tu equipo tiene un corto circuito en una de las fuentes de poder. tipicamente, aunque no es una regla, en la que tiene el citrcuitio corrector de factor de potencia. Te recomiendo que lo lleves a revision si tus conocimientos de electronica son basicos. reparar ese tipo de problemas requiere de un expertismo a nivel avanzado y manejar altos voltajes resulta peligroso si no estas familiarizados y bien entrenado en fuentes conmutadas o circuitos PFC (power factory correction) que trabajan a 390 volts o mas.
BorrarHola amigo, tengo una placa que me llego al taller con unos faltantes, la placa es una ssn-152ad, te agradecería muchísimo si me puedes ayudar ya que no consigo diagrama de la fuente
ResponderBorrar¡Hola feresco! Solo tengo datos sobre la fuente ssn-161AD. quiza sean muy similares pues en las fotos parecen similares. dime que partes faltantes tienes y de que seccion de la fuente son. con suerte quiza sean las mismas para ambas tarjetas.
Borrarhola vazzen tengo el mismo equipo pero con un peculiar falla, prende todo pero no me larga sonido, antes quedaba en welcome logramos solucionarlo con cold reset y luego probando la consola para chequear q funcionara bien, no se que paso que ya no lee el cd y no me larga sonido pero la consola sigue andando, me podrias orientar hacia donde me tengo que fijar? muchas gracias
ResponderBorrar¡Hola! Quiza pienses que soy un tonto. pero no sé que tratas de decir cuando mencionas eso de: "no me larga el sonido". ayúdame a entenderlo siendo un poco mas claro sobre que significa eso..
Borrardiscalpa, antes el equipo andaba pero no hacia ninguna funcion(no leia cd, no se escuchaba, etc) segun mi informacion era protec 01 que lego me aparecio, procedi a medir todos los mosfet segun indica en el manual de servicio las tensiones de los reg ic estan correctas, aparentemente esta todo ok pero sigue con protec 01, queria saber si me podrias informar que mosfet llevan, para proceder a cambiarlo, y otra cosa que me incomoda es que el flex de 7 pines qe conecta con la consola estaba apenas cortado que me no tenia continuidad en unos de los pines, logre solucionar, pero no se si eso podria ser el problema(en la zona donde vivo no venden nada de flex), en resumen queria si no me podes brindar un poco de ayuda y saber que mosfet son(su nombre para pedirlos), muchas gracias
Borrarlos mosfet a los que me refiero (perdon por no darme cuenta antes) son lo que estan en la placa amplificadora son 4 (q1001 - q1002 - q1006 - q1005)
Borrargracias
¡Hola Alejandro! Por desgracia, y lamento mucho decirte, que nunca se me ocurrio tomar el numero de parte de esos mosfet. Pues, como podras darte cuenta, nos estamos enfocando en la fuente de poder, no en el amplificador. pero en cuanto llegue otro al laboratorio, te juro que tomare los datos de esas partes. AUn asi, Protec 1 indica una falla de sobre tención que detecta el microcontrolador en la fuente de poder. y no creo que la falla este en esos transistores. Puedes desconectar esa seccion de la fuente de poder y el procesador no nadará ninguna señal de error.
BorrarHola vazzen! Tengo una fuente ssn-152ad y necesitaría algunos datos de ser posible. Vi que la fuente ssn-161ad es muy similar. Podrías ayudarme? Gracias!
ResponderBorrar¡Hola javier! ¡claro!, solo dime los datos que necesitas y veo si son iguales en el modelo de tarjeta que tengo y conozco.
BorrarHola amigo necesito ayuda. Necesito saber los componentes que lleva debajo de la placa. Cerca de los que arreglaste es un integrado de 8 patas. El mío no se ve por q esta quemado. Te agradecería si sabes cual es
BorrarEl equipo es el Sony MCH-V77DW fuente de poder SSN-161AD.
Borrar¡Hola Daniel! ¿cual es el numero que tiene serigrafiado en la PCB el integrado? no me refiero a que obviamente no se ve por que está dañado, si no al que identifica al integrado en la placa; ya sabes: "ICX" "UX" porque lleva 3 integrados SMD y varios optoacopladores y no se a cual te refieras.
BorrarGracias por responder vazzen. Los datos que necesito son valor de R65 y de IC6 (este volo por completo) ambos estan sobre el mismo optocoplador.
BorrarIC6 se trata de de un TL431 en su versión SMD, es igual al IC8 por si lo quieres buscar idéntico en su matricula, pero puedes adaptarle un TL431 con encapsulado normal TO92. Y R65 es 223 (22K0hms)
BorrarMuchas gracias por los datos! Espero que funcione. Espero poder devolverte el favor! Gracias!
BorrarOla amigo mira me podrías echar una mano tengo el mismo equipo y me sale protect1 se enciendo y suena el ventilador y Salta a protect 1
ResponderBorrar¡Hola! protec 1 hace referencia a una falla en el amplificador de sonido. pero esta falla puede tener varias causas: La fuente de poder, un transistor dañado, un parlante en mal estado. lo mejor es que nos digas que pruebas, mediciones y diagnósticos has realizado, para saber si vas por buen camino.
BorrarOla amigo mira me podrías echar una mano tengo el mismo equipo y me sale protect1 se enciendo y suena el ventilador y Salta a protect 1
ResponderBorrar¡Hola! protec 1 hace referencia a una falla en el amplificador de sonido. pero esta falla puede tener varias causas: La fuente de poder, un transistor dañado, un parlante en mal estado. lo mejor es que nos digas que pruebas, mediciones y diagnósticos has realizado, para saber si vas por buen camino.
BorrarTengo uno igual el mismo modelo pero no enciende del todo ¡ revisé los fusiles, los mofets y están buenos! Alguna sugerencia de por qué no enciende nada
ResponderBorrarRevisar solo componentes con un multímetro y conocimientos medios de electrónica para este tipo de multifuentes, es ir casi a ciegas. Son complejas y sus bloques (de 2 fuentes y un PFC) trabajan en armonía con una secuencia de encendido. Debes identificar en que bloque está el problema, porque tiene 5, aislarlo dicho bloque de los otros, probarlo y después revisar el siguiente. En si: debes conocer y entender muy bien como funciona este tipo de multifuentes. te recomiendo leer el ultimo articulo sobre esta fuente. ahi explico de forma muy muy profunda y detallada el funcionamiento de esta. seguro te ayuda bastante. Ademas de que puedes descargar imágenes de alta calidad para identificar todos los componentes. ve a la pagina principal de este blog o copia el siguiente link y pegalo en tu navegador: https://reparalo-ya-con-vazzen.blogspot.com/2021/08/entendiendo-el-funcionamiento-circuitos.html
BorrarAlguien ha tenido éxito reparando? En mi caso le cayó agua y se quemó la fuente. Se fue el mosfet Q12 un fusible y la r67.
ResponderBorrarCambié todos los componentes que encontré malos. El resto los saque y fueron verificados. A pesar de eso el corto persiste. Retiro el Q12 y se va el corto. Pienso que el IC2 está quemado ya que el vcc y gnd tienen una resistencia muy baja, lo retire y el corto sigue. De verdad estoy muy sin opciones. Tampoco descartó algún corto en otro lugar pero ya toda la parte superior fue verificada me fui a la parte trasera donde están los smd. Casi todo ya fue verificado. Algún dato? Gracias
Yo eh reparado mas de 25 de esos con un variopinto de fallas y causas. desde caídas de rayos hasta niños inyectándoles agua con jeringas. Son complejas y sus bloques (de 2 fuentes y un PFC) trabajan en armonía con una secuencia de encendido. Una simple reparación de quitar y poner piezas es casi a ciegas y no es efectiva. Pues debes identificar en que bloque está el problema, aislarlo dicho bloque de los oros dos, probarlo y después revisar el siguiente. En si: debes conocer y entender muy bien como funciona este tipo de multifuentes. te recomiendo leer el ultimo articulo sobre esta fuente. ahi explico de forma muy muy profunda y detallada el funcionamiento de esta. seguro te ayuda bastante. Ademas de que puedes descargar imágenes de alta calidad para identificar todos los componentes. ve a la pagina principal de este blog o copia el siguiente link y pegalo en tu navegador: https://reparalo-ya-con-vazzen.blogspot.com/2021/08/entendiendo-el-funcionamiento-circuitos.html
BorrarHola amigo sabes tengo una fuente 162ad por la foto de tu publicación es igual pece que es de un sony mhc-gt7dw tiene los mismos componentes lo malo que el equipo no prende y no hace nada revice el primer fusible y estaba malo no sale voltaje por ningún flex alguna ayudita amigo mio desde chile anyelo muchas gracias
ResponderBorrar¡Hola Unknown! Tengo un articulo que habla únicamente de esta fuente: Sus caracteristicas, componentes, funcionamiento y posibles soluciones a fallas comunes. te invito a que lo leas. te paso el link (o puedes buscarlo en la pestaña que dice "ver todos los temas") : https://reparalo-ya-con-vazzen.blogspot.com/2021/08/entendiendo-el-funcionamiento-circuitos.html
BorrarPower supply for 13.5volti work but when I connect bulb 12v/5w bulb oscillate?please answer
ResponderBorrarHello unknown! That oscillation can be caused by the voltage source protection system. It is best to test it with an electronic load. also: it is very likely that the optocoupler or any of the components associated with it are damaged, such as the IC TL431 SMD. I share a link where I talk about that source model and you can locate the components I mention. Hopefully it will help solve your problem.
BorrarThe link: https://reparalo-ya-con-vazzen.blogspot.com/2021/08/entendiendo-el-funcionamiento-circuitos.html
BorrarBuenas noches, tengo un Sony mhc-v77dw, lo conecto y después de wellcome aparece "DIAG" no me permite encender el equipo... Mil gracias
ResponderBorrar¡Hola! El mensaje "Diag" puede tener varias causas y es dificil darte algun consejo para encontrar el problema. No es la fuente, no es el amplificador. mas bien es algo relacionado con los circuitos logicos y la programacion del procesador. lamento mucho no ayudarte mucho.
BorrarPero si lo desconecto y lo comentamos de nuevo presionando power varias veces seguidas ya enciende y no molesta para nada, es sólo cuando lo dejo desenchufado varias horas, ahí regresa el problema...
ResponderBorrarSi... suena a un problema con el programa de inicio que viene en una pequeña rom en el equipo. quiza sea necesario reprogramarlo o cambar la tarjeta logica si no tienes herramienta para realizar este proceso de regrabado.
BorrarHola vazzen te pregunto...soy Ariel...tengo un equipo igual pero me dice Protec..1..y me dijeron que es el parlante y lo desarme y si es...es posible reemplazarlo..a ese parlante...
ResponderBorrar¡Hola anonimo! Es mas fácil enconar la bocina, no existen partes a la venta de este modelo, o buscar una de uso en sitios como markeplace de facebook, mercadolibre o ebay. sony descotinua sus equipos y refacciones en 3 años de haber salido el producto.
BorrarBuen día tengo ese equipo prende pero no quiere funcionar el teclado , se le baja y sube el volumen automáticamente, y el teclado de las emisoras tampoco , funciona con el control pero sigue el volumen bajándose y subiéndose voluntariamente
ResponderBorrarBuenos días
ResponderBorrarEs que tengo un MHC-V77DW. Este solo dice welcome y please wit. Luego se apaga y vuelve a encenderse solo, hace lo mismo varias veces y se apaga. Me podrías indicar a que se debe.
Muchas gracias
Hola buenas les quiero hacer una pregunta viera que el equipo sony Mhc-v7d no me quiere encender que puede hacer ahí ya que los provee con otros cable no funciona para nada el
ResponderBorrarSi me puede ayudar favor
ResponderBorrarHola, ha sido muy didáctico leer varios comentarios de acá, mi equipo (mch v77dw) enciende y solo se queda en "wellcome standby" y no reacciona ni al panel touch ni al control, solo muy pocos comandos reaccionan y la mayoría dicen "locked" ( como la bandeja de discos ) según un amigo radio técnico parece ser el micro procesador ...
ResponderBorrarSaludos cordiales desde Ecuador 🇪🇨
ResponderBorrarTengo un Sony MHC-V77DW con el siguiente mensaje PROTECT1
Muy agradecido por su respuesta y como puedo revisar y en que sector de los componentes.
Su conocimiento me ayudara mucho a solucionar esta falla.
Dios lo bendiga siempre en su tra.
